汽车导向臂结构与力学设计解析
汽车导向臂是悬架系统中连接车桥与车身的核心受力构件,集导向、承载与减振于一体。其结构形式与力学参数直接决定了车辆的操控稳定性、行驶平顺性与结构耐久性,是悬架正向开发中不可绕开的关键环节。
四大经典结构及其力学特征
当前主流导向臂结构分为四类,各有鲜明的力学优势与适用场景。
单纵臂结构:前悬架导向臂较长,有利于稳定主销后倾角,增强自动回正能力,提升整车操控性。其空气悬架变体既能降低纵向倾覆力矩中心位置,又增加了车辆自身抗纵倾能力。

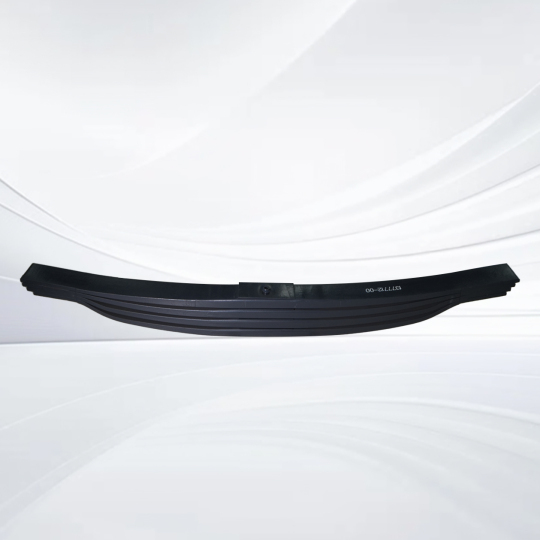

钢板弹簧结构:本质是在板簧一端增加空气弹簧,既保留板簧的弹性特性,又叠加了空气弹簧的可调刚度优势,结构简洁、成本可控。
双横臂结构:上下臂长度布置合理,整车稳定性优异。上下臂摆动轴线相交于车轮后方,制动时约束力合力通过该交点——即瞬时转动中心,抗制动纵倾性能突出。但结构复杂、受力点集中、承载能力偏弱。
双纵臂结构:上方两根纵向推力杆构成三角架,与下方推力杆组成四连杆机构,纵向与侧向力均可传递,受力分布均匀,承载能力较强。

力学设计的核心命题
导向臂设计的实质,是悬架硬点的空间布置与零件结构强度的协同优化。
纵向力传递方面,X型导向臂需与纵向推力杆共同承受驱动力与制动力。极限工况下纵向力T可分解为杆向力R与法向力Q,其中弯曲应力远大于拉压应力。斜杆夹角越大,根部合成应力越高,设计时须严格控制夹角范围。
侧向力传递方面,纵向推力杆不承受侧向力,全部侧向力由导向臂承担。侧向力产生的偏转力矩须由纵向力偶平衡。将导向臂活动铰接头布置在车桥中心线上,可使偏距C趋近于零,显著降低根部应力。
应力校核须覆盖三种极限工况:急加速、较大侧向力与冲击载荷。有限元仿真表明,某公交后导向臂在较大侧向力工况下轮心处垂向力达31269N、侧向力达21850N,导向臂较大应力158MPa,远低于50CrVa材料1127MPa的屈服强度,满足强度要求。
疲劳寿命与工程验证
静强度达标仅是起点。基于动力学仿真得到的随机载荷谱,结合材料S-N曲线与线性损伤累积准则,可预测疲劳寿命。实际工程中,疲劳台架试验与仿真结果基本吻合,验证了设计的可靠性。
汽车导向臂的设计,本质是在刚度、强度、疲劳寿命与布置空间之间寻找较好解法。结构越精简、硬点越合理、应力越均匀,悬架性能才越可靠。
